專利分析尬「魚骨圖」,碰出新滋味

看似跟專利分析搭不上邊的魚骨圖,其實是專家們很常用的一種工具。究竟魚骨圖要如何應用在「專利分析」上呢?
不囉嗦,讓我們繼續看下去~

什麼是魚骨圖?

魚骨圖,是由日本管理大師石川馨先生所發展出來的,故又名石川圖。魚骨圖的魚頭通常代表某一特定主題,而組成此魚身的大骨通常用來展示形成一主題的主要原因,所以也有人稱它為因果圖。我剛接觸魚骨圖時,因為一直覺得它就是長了魚頭的一種樹狀圖,所以一直把它叫成樹狀圖。

不論名稱為何,它都是一種發現問題「根本原因」的方法,不管是規劃活動流程、分析問題、製作專案…等等都可以使用,它也是著名的「品管七大手法」之一。

魚骨圖

製作魚骨圖通常需要先分析問題原因/結構,大致上可以分為以下步驟:

  1. 針對問題點,選擇分類方法(如人、機、料、法、環境、測量…等)。
  2. 按「頭腦風暴」(又稱腦力激盪法Brainstorming)分別對各分類類別找出所有可能原因(因素)。
  3. 將找出的各要素進行歸類、整理,明確其從屬關係。
  4. 分析選取重要因素。
  5. 檢查各要素的描述方法,確保語法簡明、意思明確。

描述起來很簡單,但實際執行起來你就會明白,在「頭腦風暴」時期,真實的感受到自己的腦細胞在短短幾小時內燃燒殆盡死光光的感覺,其實是讓人非常難受的一件事。XD

腦細胞蒸發



魚骨圖如何應用在專利分析上?

既然是用來發現問題「根本原因」的方法,還可以用來製作專案什麼的,那可以拿它來分析專利嗎?答案當然是肯定的,我們就來一個一個步驟對照試著執行看看。

  1. 針對問題點,選擇分類方法(如人、機、料、法、環、測量…等)。
    概括來說,分類其實是很主觀的,往往同一個主題,不同人會有不同的分類方式,甚至同一個人不同時期的分類方法也有可能不一樣。
    假設今天我們的主題是「人」,你想要用性別、年齡、或是星座、血型、身高、體重、甚至國籍、膚色、教育程度、財產金額…等等等來分,全部都可以,不管哪種分類方式,只要你能夠把全世界的人都分進去不漏掉任何一個,那就算是一種分類方式。
    專利分析的話,通常會用那個主題的「技術」來做分類,技術的定義是:「製造一產品的系統知識,所採用的一種工藝或提供的一項服務。不論這種知識是否反映在一種發明、一種外觀設計、一新型或一種植物新品種,也可能是反映在技術情報或技能中,或是反映在專家為了設計/開辦/維修一個工廠、管理一個企業、規劃一個活動,而提供的服務或協助等方面。」簡單來說,世界上所有能帶來經濟效益的科學知識都可以定義爲「技術」。
    舉個例子:物聯網的分類,我們可以往「物聯網應用領域」及「物聯網使用的傳輸協定」這兩種分類去做發想。

    舉個栗子
  2. 按「頭腦風暴」(又稱腦力激盪法Brainstorming)分別對各分類類別找出所有可能原因(因素)。
    接下來就是燒腦的開始了,請盡可能的寫出剛剛那些分類底下的選項。
    比方說在「物聯網應用領域」方面,我們可以往物聯網目前使用在哪些產業上做思考:比方說,「智慧家電」應該是一般民眾最常接觸到的,其它例如Amazon的「智慧倉儲」及「智慧運輸」、政府推動工業4.0時提到的「智慧工廠」、從大學高中甚至補習班都看得到的「智慧教室」、在路燈上裝傳感器進行城市數據挖掘的那些「智慧城市」、人們透過物聯網蒐集平時的健康資訊作為生病時醫療診斷參考的「智慧醫療」…等等等,都可以算是「物聯網應用領域」。
    在「物聯網使用的傳輸協定」分類上,IoT領域的專家們也可以自己嘗試看看,大家一起來體驗腦細胞死光的感覺。XD
  3. 將找出的各要素進行歸類、整理,明確其從屬關係。
  4. 分析選取重要因素。
  5. 檢查各要素的描述方法,確保語法簡明、意思明確。
    接下來這三個步驟我們要做一些調整,讓魚骨圖可以符合專利分析的流程。首先依據步驟1、2的流程,我們目前的魚長這樣:

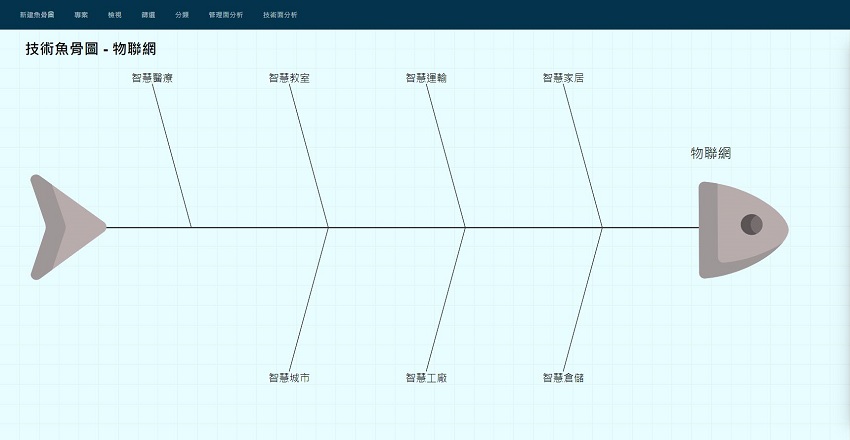

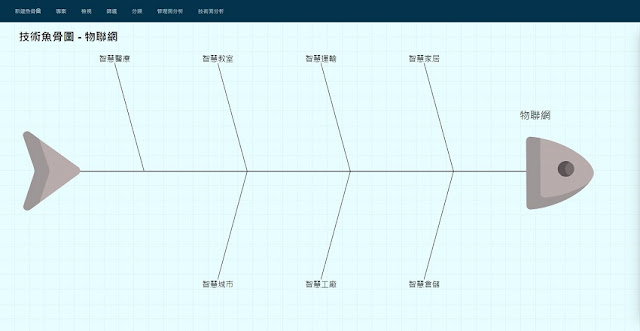

    (範例)物聯網魚骨圖-步驟1

    如果你的分類可以往下拆出小魚骨,那就「頭腦風暴」繼續拆。比方說以我比較熟的運輸業來討論,「智慧運輸」我們可以拆分為陸地上的車(國內貨運)、海裡的船(國際海運)、天上的飛機(國際空運)三種型態,此時魚骨圖可以更新如下:

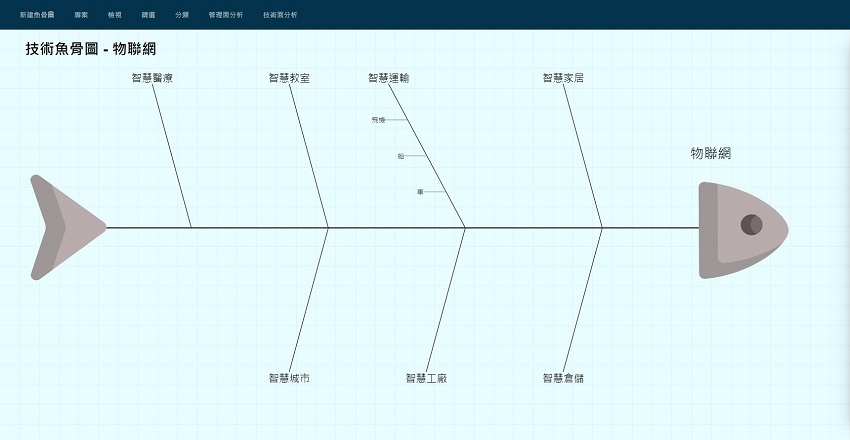

    (範例)物聯網魚骨圖-步驟2

相信在接二連三的腦細胞燒不盡、「頭腦風暴」吹又生之後,你的魚應該要變得很肥很豐富堪稱黑鮪魚,接下來要做的動作就是把各根魚骨檢索出來囉。
詳細專利檢索的方法、該如何擴充關鍵字、該如何剃除雜質…等,都可以參考部落格內專利檢索的相關文章,當你完整的將整條魚從小骨檢索到中骨最後檢索到骨幹之後,專利分析最困難的第一步驟也大功告成。

IPTECH的全新魚骨圖檢索功能

說到這個就不得不來業配一下我們家預計今年會上線的IPTECH全新功能:魚骨圖。

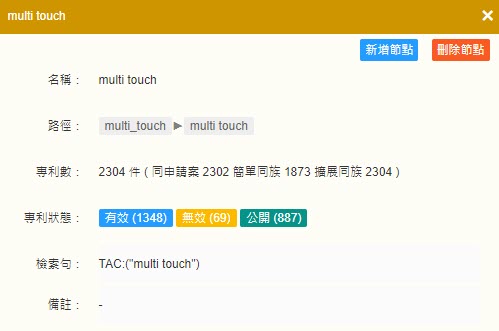

它不但針對每一根魚骨(節點)都可執行新增、修改、刪除,子節點直接連結專利檢索功能,檢索出來的所有專利還會自動剔除重複專利並匯聚成母節點。

IPTECH-魚骨圖功能-節點

另外,檢索出來的結果可以存成專案以利後續分析,也支援報告產生器,自動生成那條魚的專利分析報告。其他還有包含整條魚所有節點的匯入、匯出;整條魚所有專利資料的匯入、匯出;母節點另存成一條魚;特定節點的顏色標示;以及魚骨內各檢索式有新專利公開/公告時可執行更新…等等等,功能齊全,是全球首創從魚骨圖進行專利檢索,而且還可以往後執行到專利分析的一條龍平台。

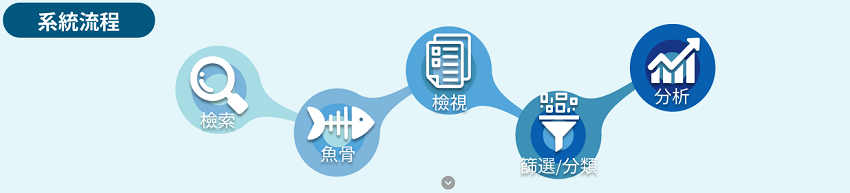

IPTECH系統流程


專利分析從魚骨圖出發,讓我們可以透過視覺化的方式確定主題以及檢索方向,避免之後檢索的關鍵字有遺漏或重點歪掉,這個邏輯有點類似寫作文時先定好「大綱」,建立好主軸之後再開始逐根魚骨做檢索,階層化的方式會讓技術階層變得更容易理解跟聯想。
有了正確的檢索方向、有了好用的工具,也許沒辦法立刻將專利分析變得輕而易舉,但至少希望能讓大家在面對專利分析時將困難度稍微降低一點點,不要被困在專家們的高牆之外不得其門而入。

至於其他專利檢索的小秘訣、或是專利分析的知識科普,都會在日後陸續分享給各位。
有其他想要了解的主題,也歡迎在底下留言給我們。
